Монтажная плита гидрораспределителя — базовый конструктивный элемент гидравлических систем промышленного оборудования. Она обеспечивает механическое крепление распределителя, подвод рабочей жидкости и отвод её по внутренним каналам без использования внешних трубопроводов. На exima.market представлен широкий ассортимент монтажных плит для систем с рабочим давлением до 350 бар: одноместные и многоместные исполнения, стандарты CETOP 3 и CETOP 5, материалы — алюминий и чугун. Гидравлическая плита цена зависит от типоразмера, количества секций и наличия вспомогательных каналов.
Стандарты CETOP 3 и CETOP 5
Монтажные плиты производятся в соответствии с европейским стандартом CETOP (ISO 4401), определяющим расположение и размеры присоединительных отверстий, межосевые расстояния и предельные давления. Два наиболее распространённых типоразмера:
- CETOP 3 (ДУ6) — присоединительный размер ДУ6, условный расход до 30–40 л/мин. Плита под гидрораспределитель ДУ6 применяется в компактных гидроагрегатах станочного оборудования, зажимных и подающих системах.
- CETOP 5 (ДУ10) — присоединительный размер ДУ10, условный расход до 80–120 л/мин. Плита под гидрораспределитель ДУ10 используется в прессах, литейных машинах, мобильной технике и других установках с повышенным расходом рабочей жидкости.
Соответствие стандарту ISO 4401 гарантирует взаимозаменяемость: распределители разных производителей одного типоразмера устанавливаются на плиту без дополнительной доработки.
Одноместные и многоместные плиты
Одноместная гидроплита рассчитана на монтаж одного распределителя. Она имеет минимальные габариты и используется там, где требуется управление одним рабочим контуром.
Многоместная гидроплита CETOP позволяет закрепить на одном основании два, три и более распределителей с объединёнными напорной и сливной магистралями. Это существенно упрощает компоновку гидростанции, сокращает количество трубных соединений и снижает вероятность утечек. Монтаж нескольких распределителей на одну плиту особенно востребован при создании многоконтурных систем управления с централизованной подводкой питания.
Для нестандартных компоновок доступны плиты с боковым подключением внешних каналов — P, T, A, B — через резьбовые порты BSP или метрические, что обеспечивает гибкость при проектировании гидравлических блоков управления.
Материалы и исполнения
Плита монтажная гидравлическая выпускается в двух основных исполнениях по материалу корпуса:
- Алюминиевый сплав — лёгкий, хорошо обрабатывается, устойчив к коррозии. Применяется в стационарных гидроагрегатах и мобильных машинах, где важна минимальная масса конструкции.

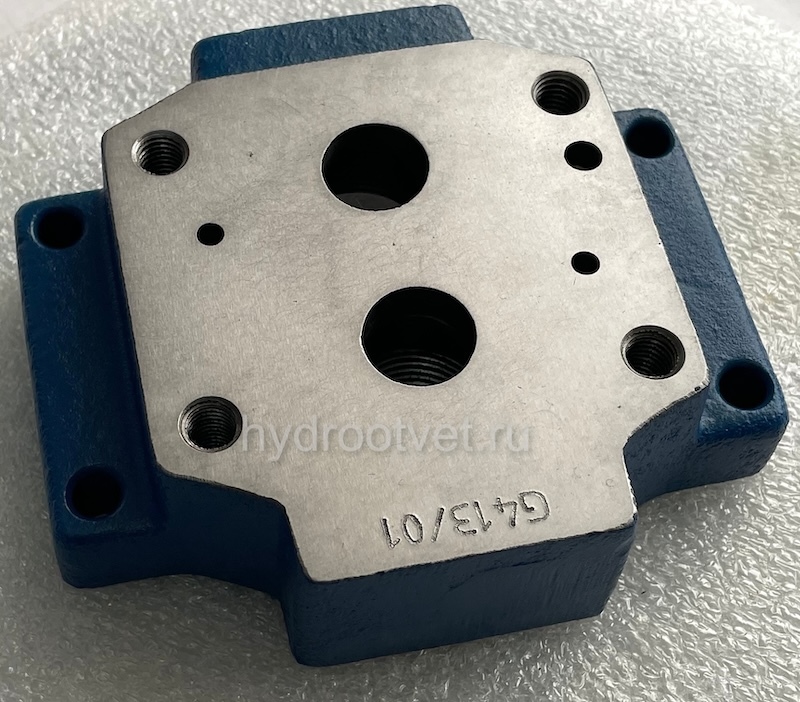

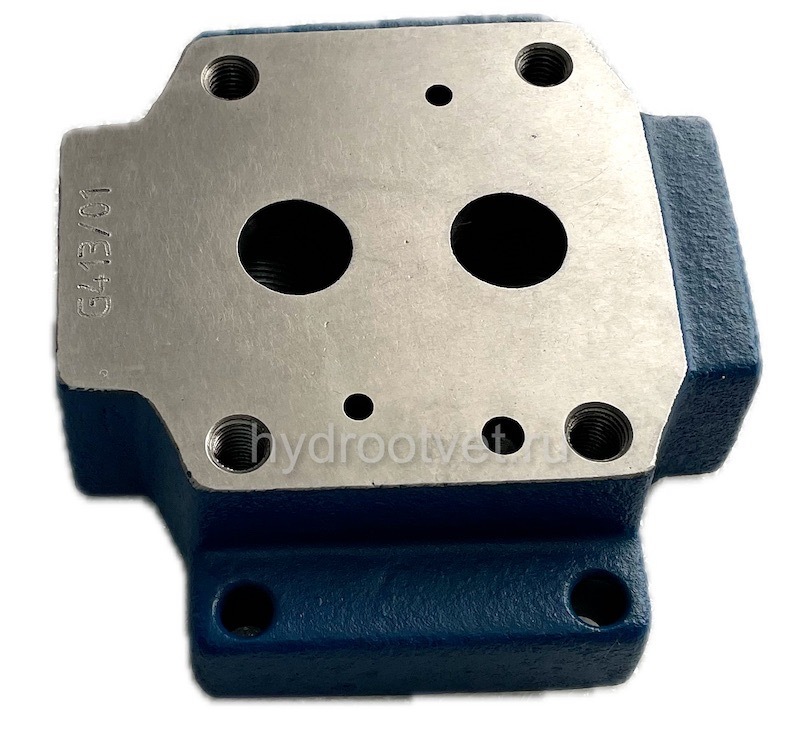

- Серый чугун — выдерживает повышенные механические нагрузки и вибрацию, рекомендуется для тяжёлых промышленных установок с непрерывным режимом работы.
Внутренние каналы обрабатываются с допусками, обеспечивающими герметичность при рабочем давлении до 350 бар. Поверхность присоединения соответствует шероховатости, установленной CETOP/ISO 4401. По запросу доступны исполнения с дополнительными каналами для дренажа, управляющего давления или датчиков давления.
Условия поставки
Гидроплиты CETOP 3 и CETOP 5 поставляются со склада в Москве. Типовые одноместные и многоместные позиции доступны к отгрузке в день оформления заказа. Нестандартные исполнения — под заказ, срок согласовывается индивидуально. Минимальная партия не ограничена: поставка возможна от одной единицы. Техническая документация (чертежи, схемы каналов) предоставляется по запросу.
Для уточнения наличия, получения технической консультации или расчёта стоимости свяжитесь с менеджером через форму на сайте или по телефону. Чтобы купить монтажную плиту гидрораспределителя с актуальной ценой и сроком поставки, воспользуйтесь корзиной или запросите коммерческое предложение.
